электронное сердце

Назначение. Данное устройство можно использовать в качестве сувенира на 8 марта на новый год и т д. Контур сердца представлен двумя группами светодиодов расположенными через один, яркость которых  периодически  меняется.                                                 Принцип работы. Здесь заложена схема симметричного мультивибратора на VT2 и VT3 с усилителями тока на транзисторах VT1 и VT4 в коллекторы которых включены светодиоды HL1 - HL14.  R1 и R6 ограничивают ток светодиодов. При включении питания транзисторы VT2 и VT3 попеременно открываются и закрываются, вырабатывая сигнал прямоугольной формы. Когда транзистор VT3 открыт положительное напряжение через резистор R5 переход коллектор эмиттер прикладывается к базе транзистора VT4 вводя его в насыщение. При этом сопротивление уменьшается до нескольких Ом включая вторую группу  светодиодов. Когда VT3 закрыт ток не течёт через VT4 и светодиоды второй группы не светятся зато открываются транзисторы VT1 и VT2 и включают первую группу светодиодов. Питается устройство от двух пальчиковых батареек типоразмера ААА.    Детали. Светодиоды желательно одинаковые по параметрам резисторы 0.125Вт конденсаторы электролитические желательно малогабаритные транзисторы КТ315 с любыми буквенными индексами.

скачать принципиальную схему

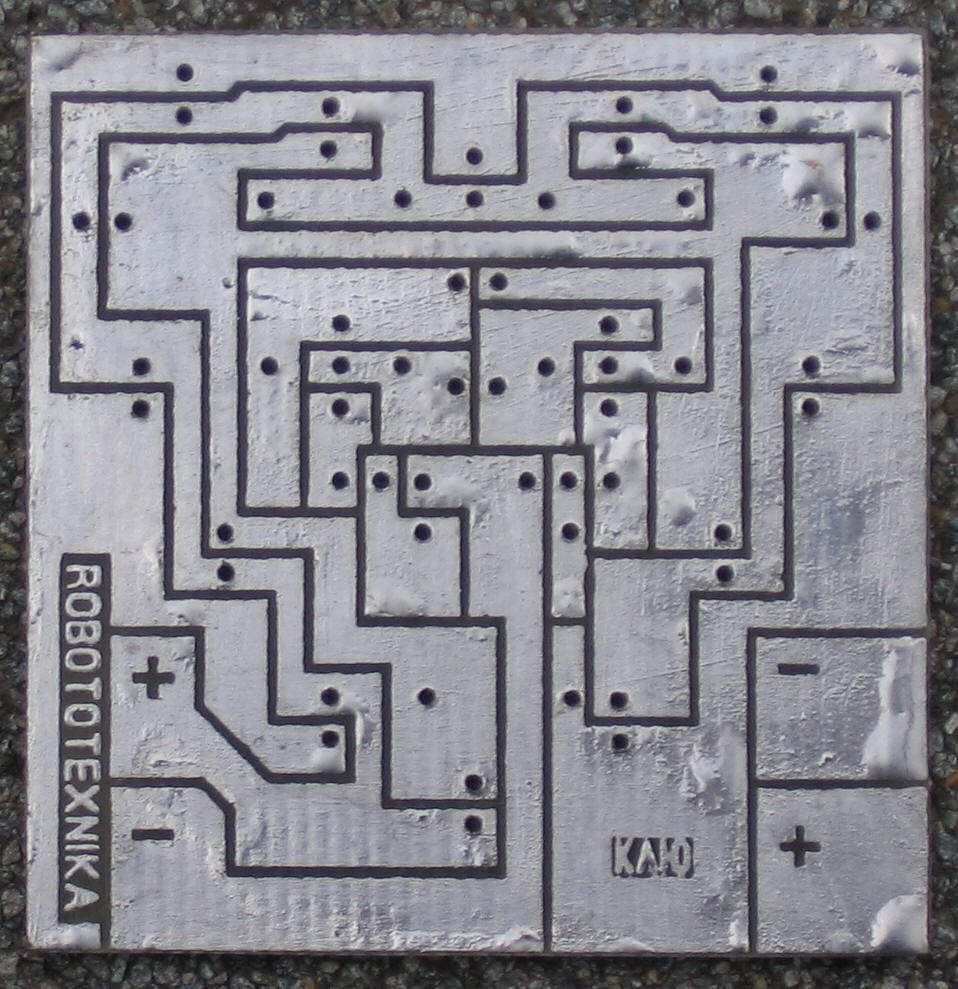

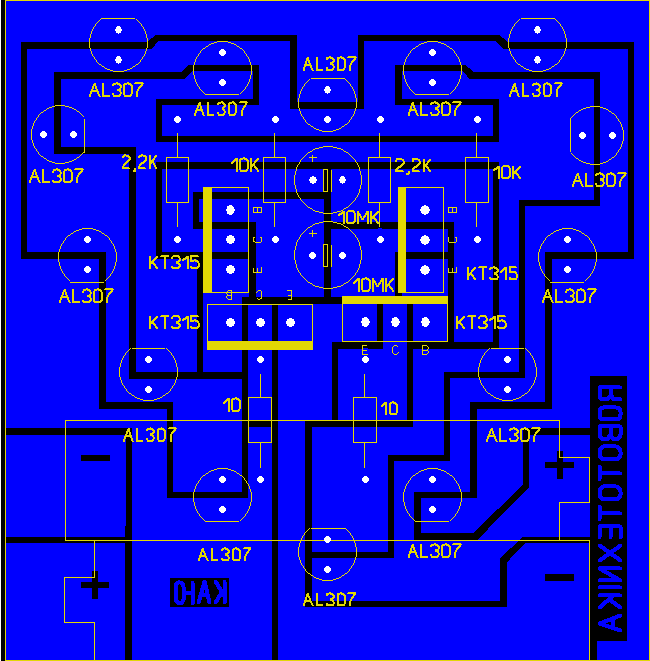

скачать печатную плату

скачать видеоролик
