генератор импульсов на 1.5в

Назначение. Устройство предназначено для использования в качестве индикации псевдо сигнализации.

Принцип работы. При включении питания конденсатор С1 и С2 начинают заряжаться каждый по своей цепи. Конденсатор С1 по цепи R1, С1, R2 а конденсатор С2 по цепи R3, C2, R2. По времени конденсатор С2 заряжается быстрей до напряжения питания. По мере заряда конденсатора С1 транзистор VT1 начинает открываться и открывает транзистор VT2. Далее процесс открывания обоих транзисторов происходит лавинообразно. Сопротивление участка эмиттер-коллектор транзистора VT2 становится малым и напряжение питания оказывается приложено к конденсатору С2. Благодаря схеме вольтодобавки состоящей из элементов R3, C2 заряженный конденсатор до напряжения питания оказывается подключен последовательно с гальваническим элементом и приложенное к светодиоду напряжение почти удваивается. В процессе разряда конденсатора C2 светодиод некоторое время светится так как к нему приложено напряжение выше порогового. Конденсатор C1 тоже разряжается что приводит к закрытию транзисторов VT1 и VT2. Далее конденсаторы С1 и С2 начинают заряжаться и работа устройства повторяется. Частота мигания светодиода зависит от R1, R2 и C1. При питании от батареи типа АА данное электронное устройство может непрерывно работать около года.

Детали. Светодиод HL1 должен иметь рабочее напряжение менее 2в. Транзистор КТ315 И КТ361 можно использовать с любыми буквами. Резисторы 0.125 Вт. Конденсаторы электролитические полярные . Печатная плата приведена на фото разработана по размерам батарейки типа АА а так как устройство работает довольно долго то никакого переключателя не предусмотрено.

Настройка устройства. Правильно собранное без ошибок в монтаже и исправных деталей устройство начинает работать сразу после включении питания и в налаживании не нуждается.

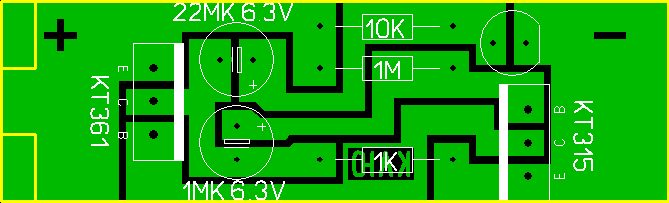

Печатная плата с расположением на ней радиодеталей.

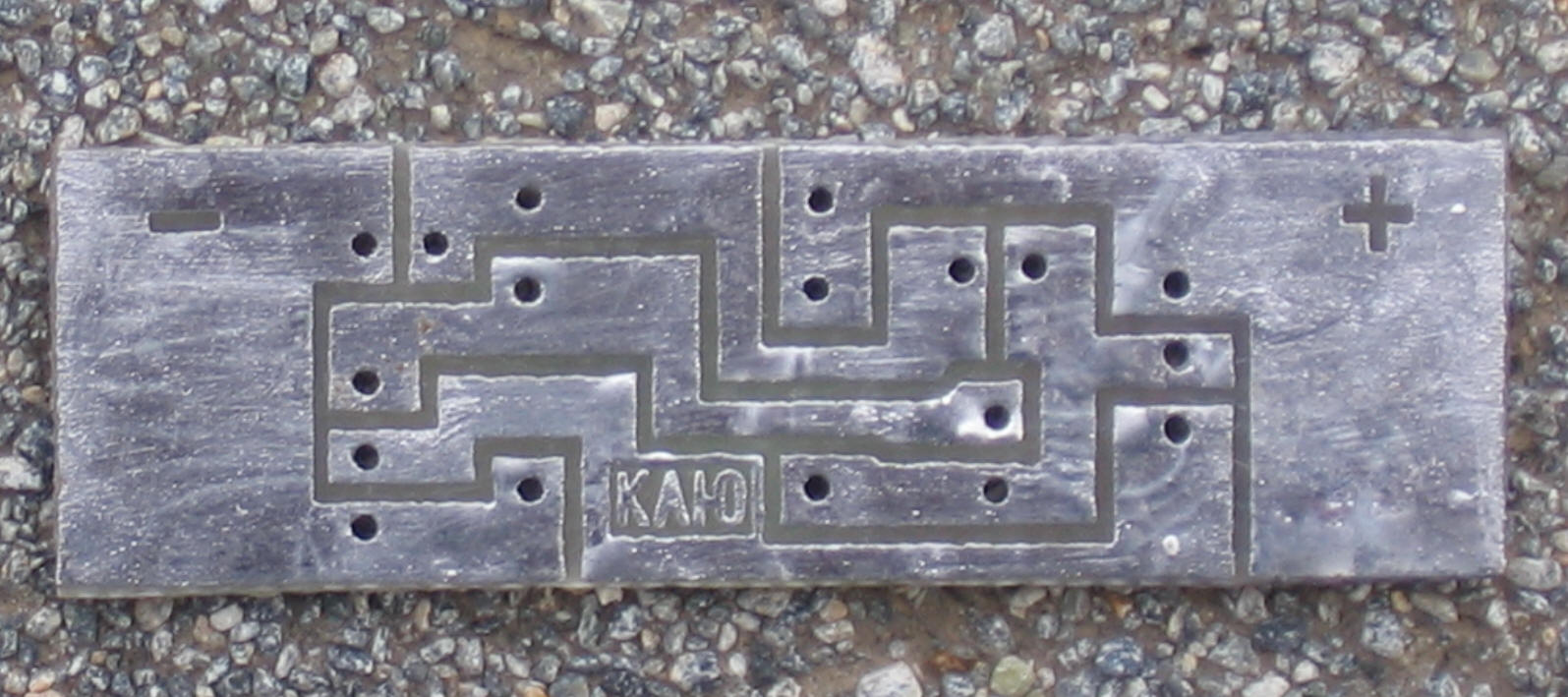

Печатная плата вид со стороны дорожек.

Устройство в сборе.

СКАЧАТЬ ПРИНЦИПИАЛЬНУЮ СХЕМУ

СКАЧАТЬ ПЕЧАТНУЮ ПЛАТУ

СКАЧАТЬ ВИДЕОРОЛИК
