мультивибратор на 2 канала

Назначение. Устройство можно применять для анимации самодельной машинки например если припаять один светодиод красный а другой синий или небольшой декоративной ёлочки если взять несколько светодиодов и  спаять их виде гирлянды расположив через один.

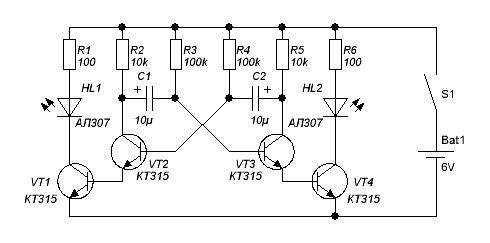

Принцип работы. Основой схемы является симметричный мультивибратор на транзисторах VT2 и VT3. На транзисторах VT1 и VT4 собраны электронные ключи которые управляют нагрузками т. е. двумя светодиодами HL1 и HL2. Мультивибратором принято называть устройство состоящее из двух усилительных каскадов у которых выход одного через переходной конденсатор соединён со входом второго а выход второго через второй конденсатор соединён со входом первого. В мультивибраторе транзисторы работают по переменно. Допустим что  транзистор VT2 открыт он своим эмитерным током откроет электронный ключ собранный на VT1 в коллекторной цепи которого находится светодиод HL1 и он светится в это же время транзистор VT3 и VT4 закрыты и светодиод HL2 не светится в следующий момент времени работа транзисторов поменяется.

Детали. Транзисторы КТ315 с любым буквенным индексом, конденсаторы С1 и С2 электролитические желательно малогабаритные резисторы мощностью 0.125 Вт.

Настройка устройства. Правильно собранное без ошибок в монтаже и исправных деталей устройство начинает работать сразу после включении питания и в налаживании не нуждается.

Дополнение. Частота колебаний мультивибратора может быть изменена, использованием конденсаторов С1 и С2 иной ёмкости. С увеличением ёмкостей этих конденсаторов частота колебаний уменьшится, а с уменьшением увеличится.
